Unser Projekt

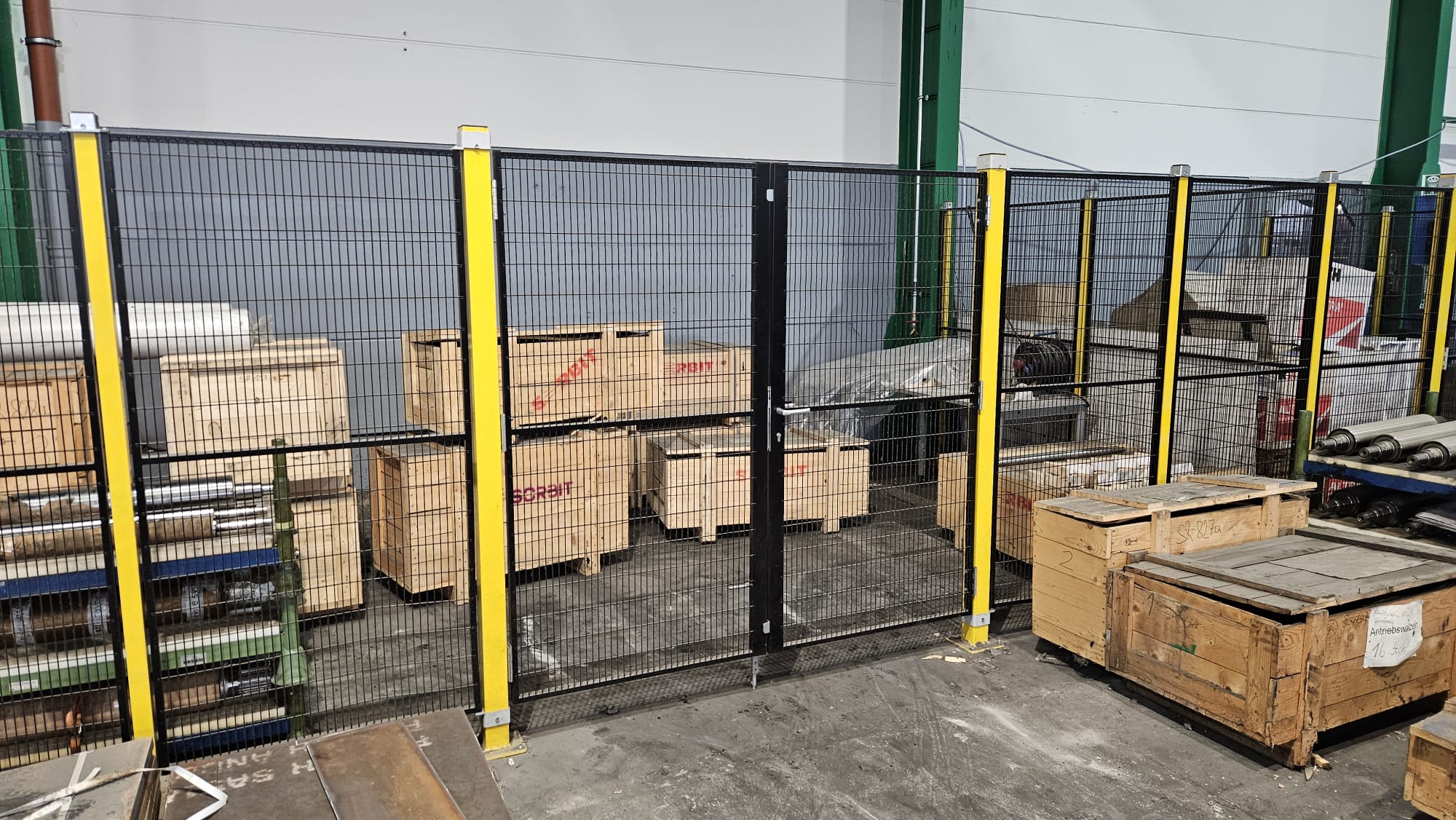

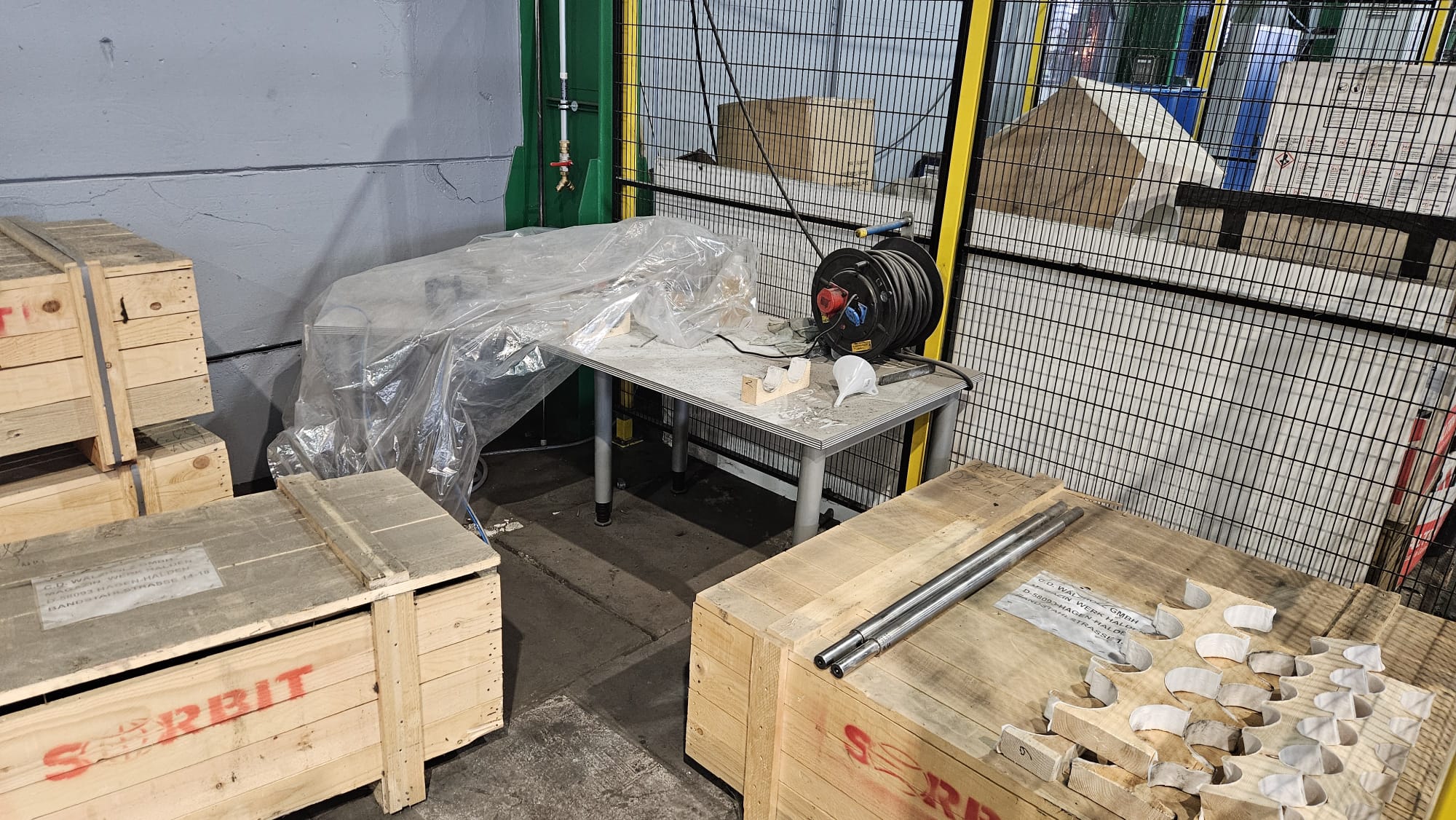

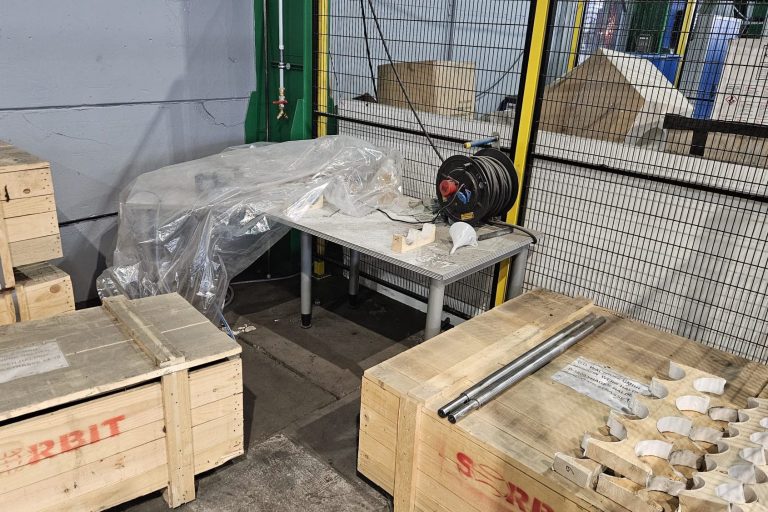

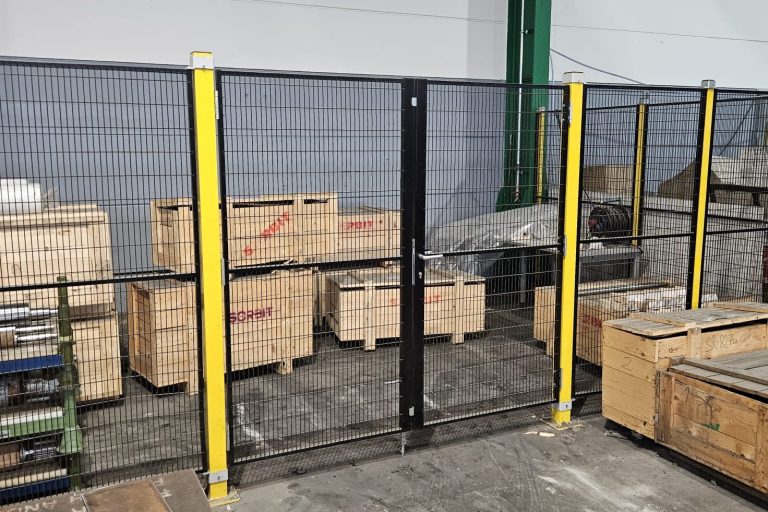

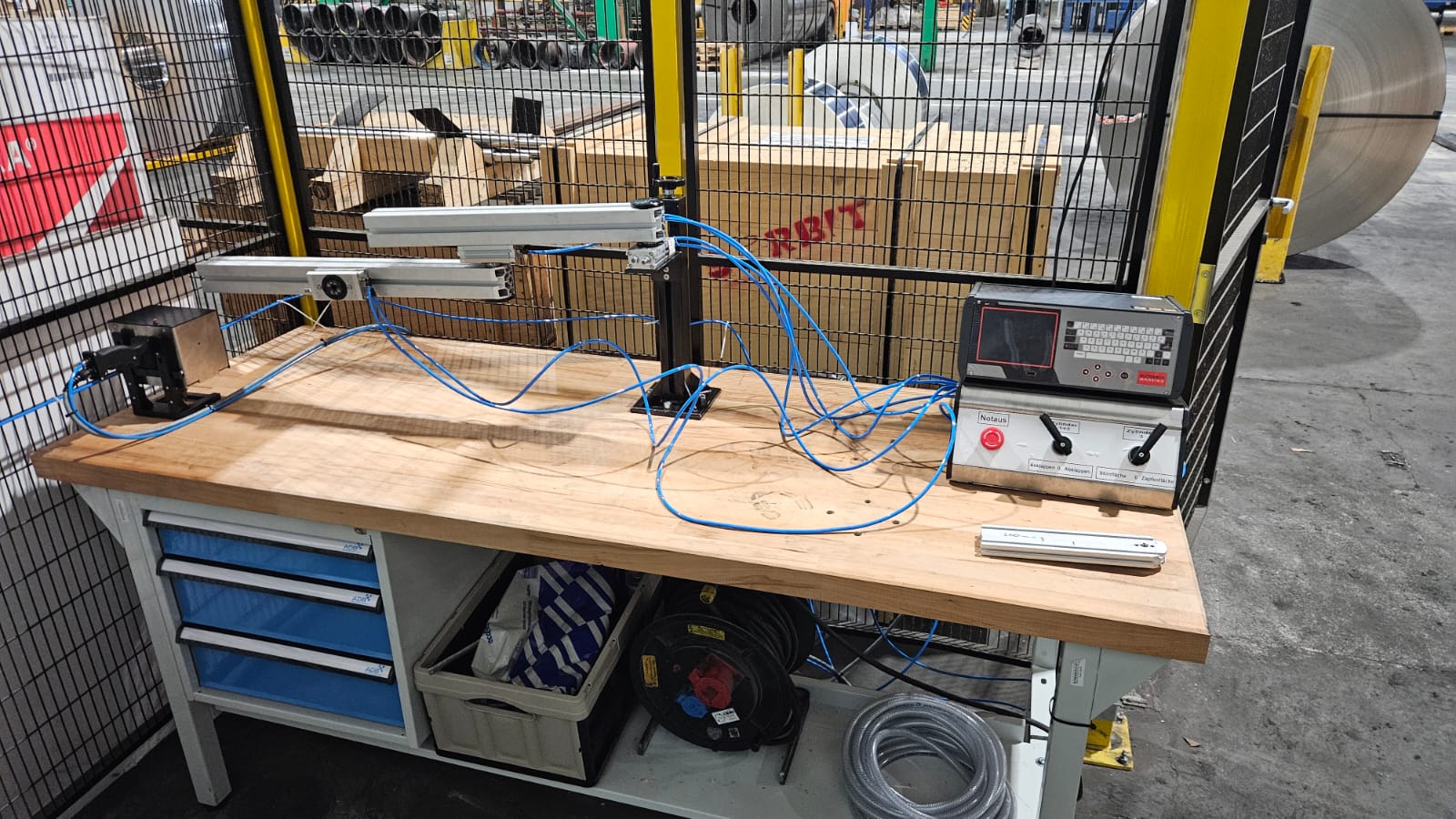

Zentraler Bestandteil unseres Projekts ist ein Handnadelmarkiersystem der Firma Butzbach, mit dem die Mitarbeiter die Arbeitswalzen für die Walzgerüste beschriften und markieren. Ziel dieses Projektes ist es, einen geeigneten Arbeitsplatz für das Beschriften mit diesem Gerät zu schaffen und Möglichkeiten zu finden, auch andere Walzentypen markieren zu können. Bei der Umsetzung stehen besonders Ergonomie und Arbeitssicherheit im Vordergrund.

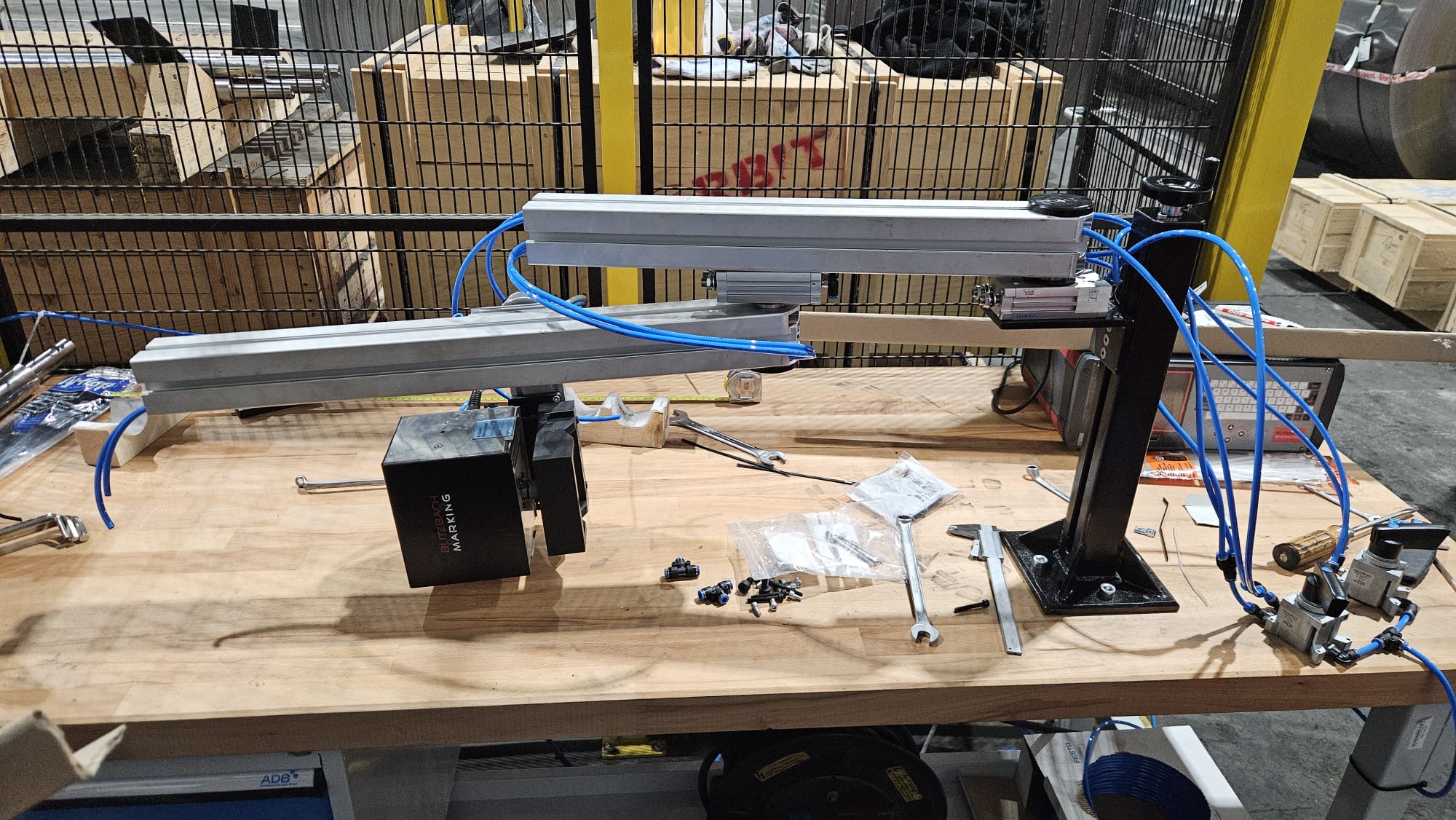

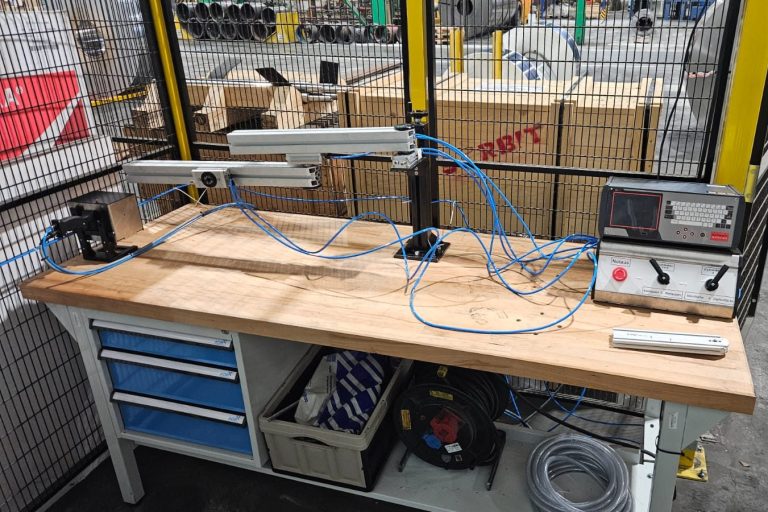

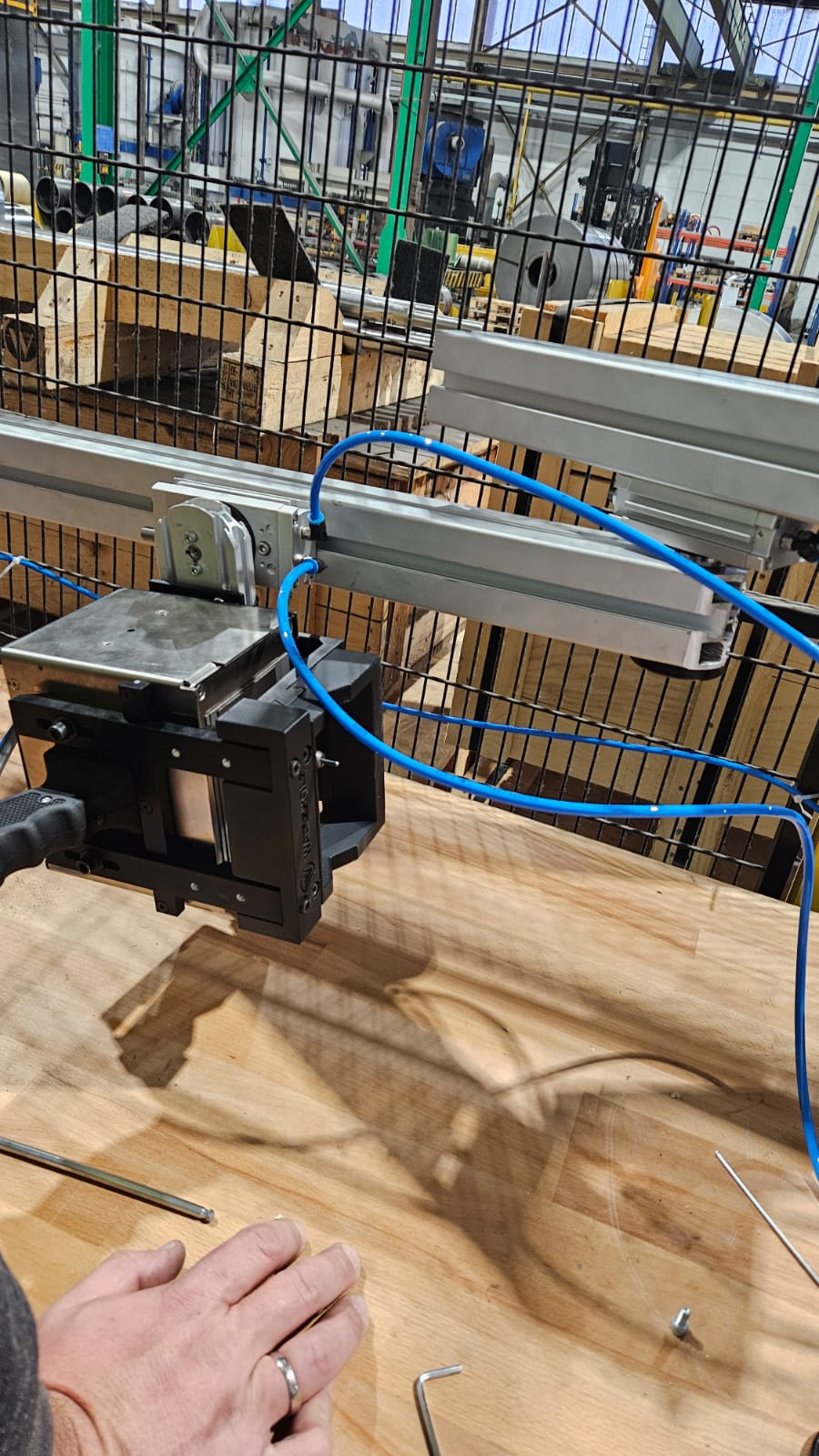

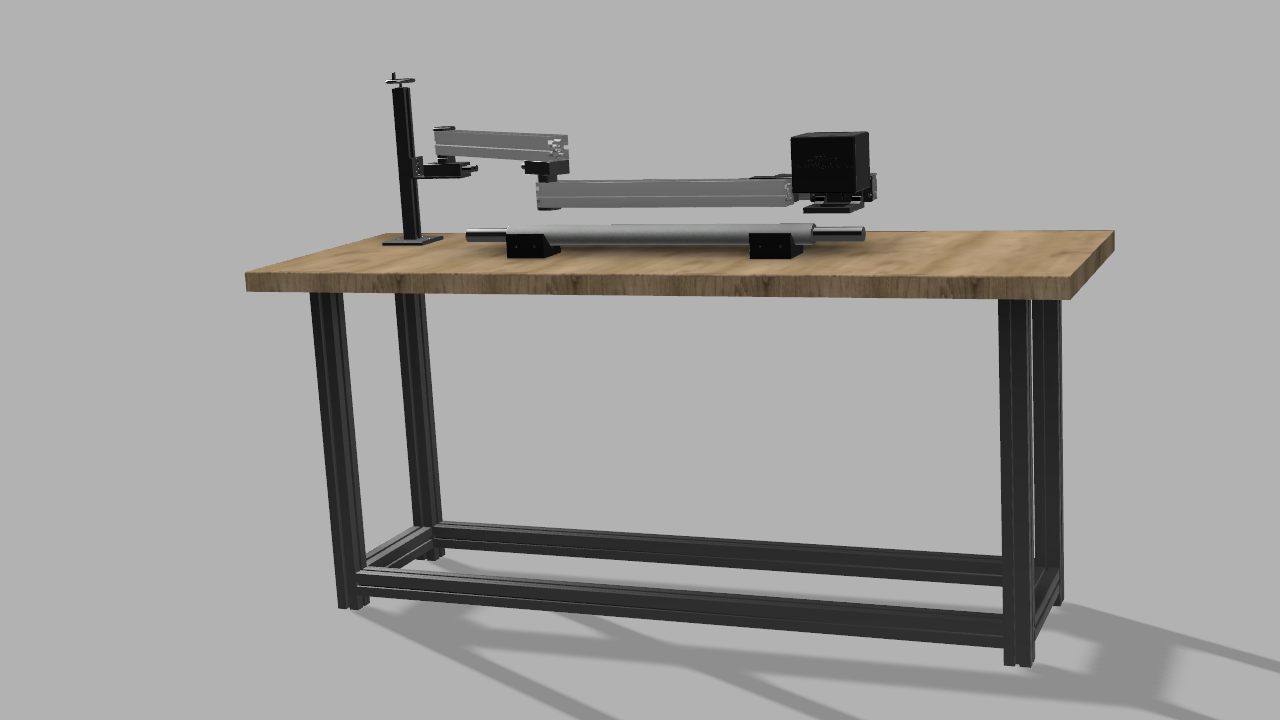

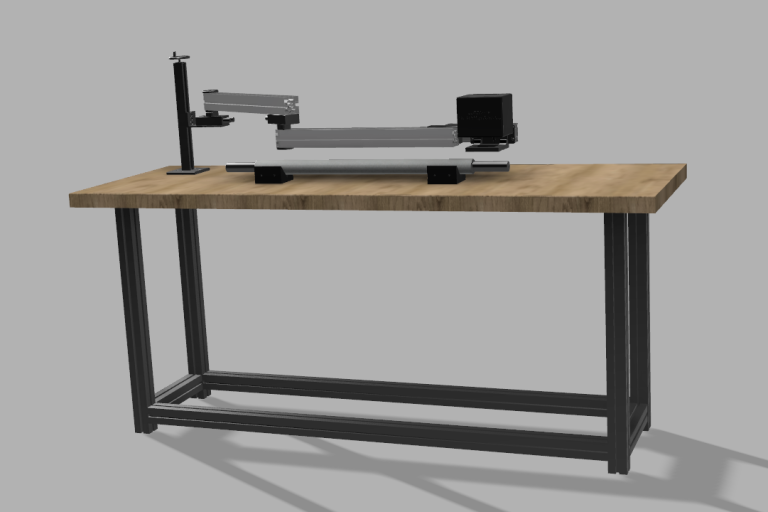

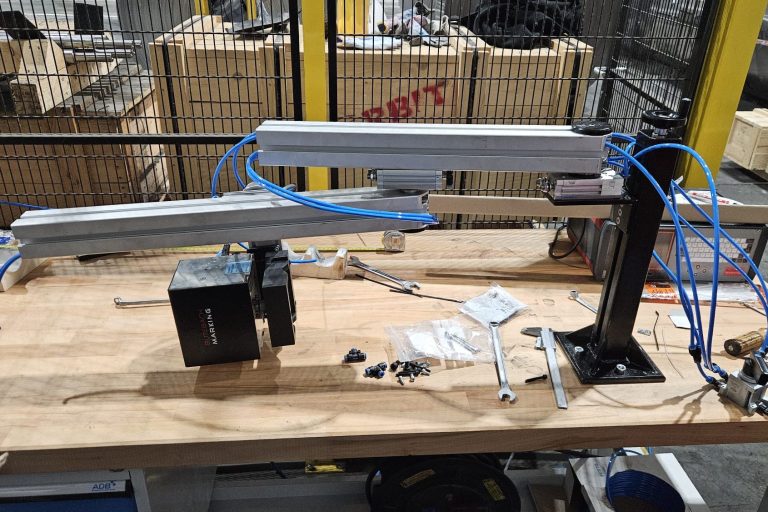

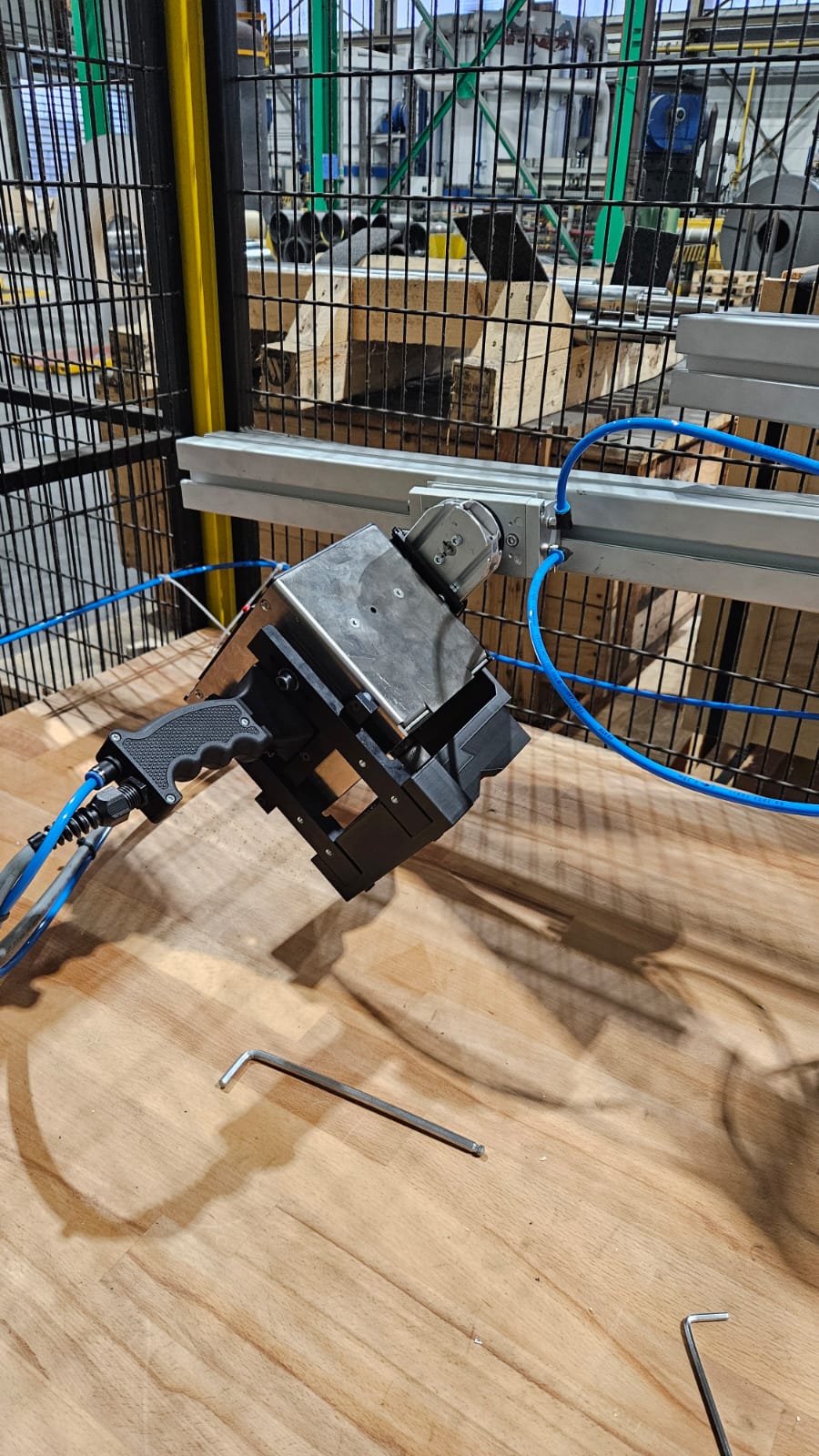

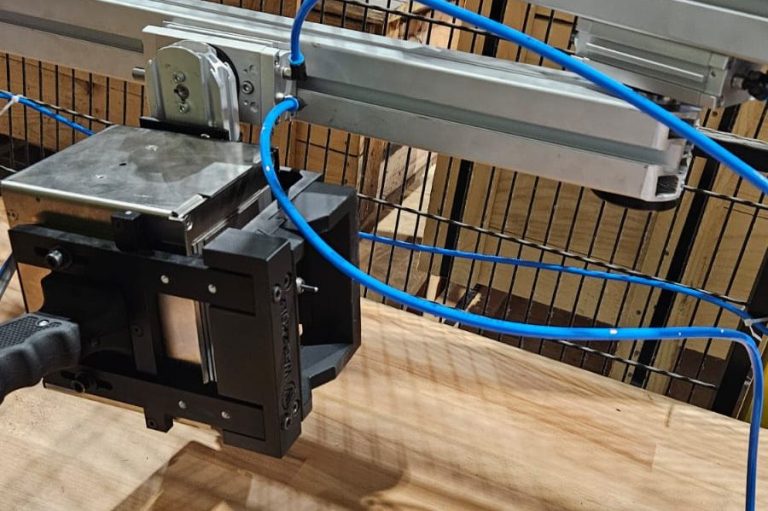

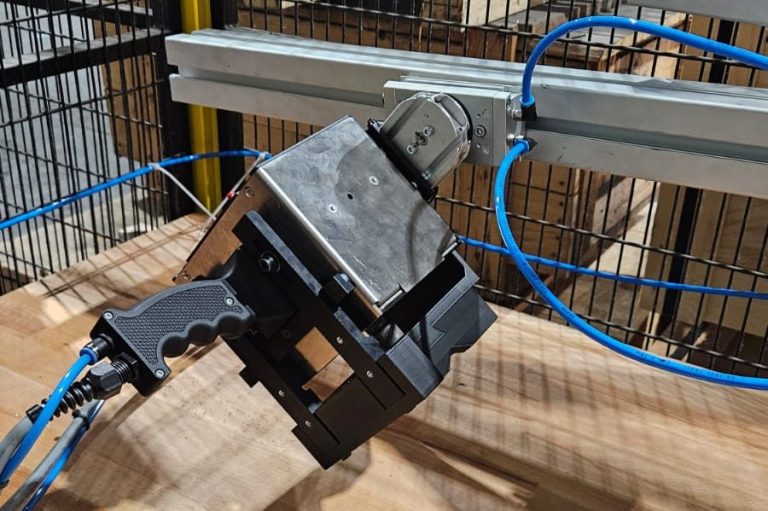

Um die körperliche Belastung für die Mitarbeiter zu verringern, haben wir eine pneumatisch angesteuerte Halterung für das Handnadelmarkiersystem konstruiert. Sie nimmt dem Bediener die Last des Gerätes ab, verhindert Zwangshaltungen und überträgt keinerlei Vibration auf den Körper. Durch die insgesamt drei Pneumatikzylinder ist es uns möglich, das Markiergerät in viele verschiedene Positionen zu fahren und alle im Walzgerüst verbauten Walzentypen zu beschriften. Die Beschriftung ist sowohl stirnseitig als auch auf dem Zapfen möglich. Zum passgenauen Beschriften der verschiedenen Walzentypen haben wir Aufsätze konstruiert, die wir mittels 3D Druck hergestellt haben. Sie ermöglichen durch ihre Form eine standardisierte Beschriftung der Walzen.
